金彩汇台达A3系列伺服驱动器安装注意事项：

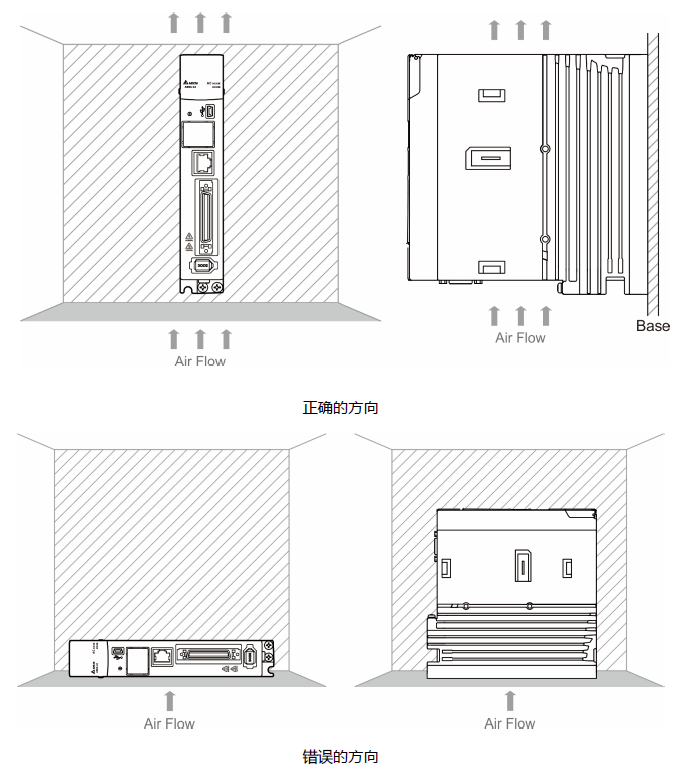

金彩汇 安装方向必须依图面所示，散热片Base 垂直安装于墙面，否则会造成故障。
金彩汇 为了使冷却循环效果良好，安装交流伺服驱动器时，其上下左右相邻的物品和挡板(墙)必须保留足够的空间，否则会造成故障。
伺服驱动器安装时，其吸排气孔不可封住，也不可倾倒放置，否则会造成故障。

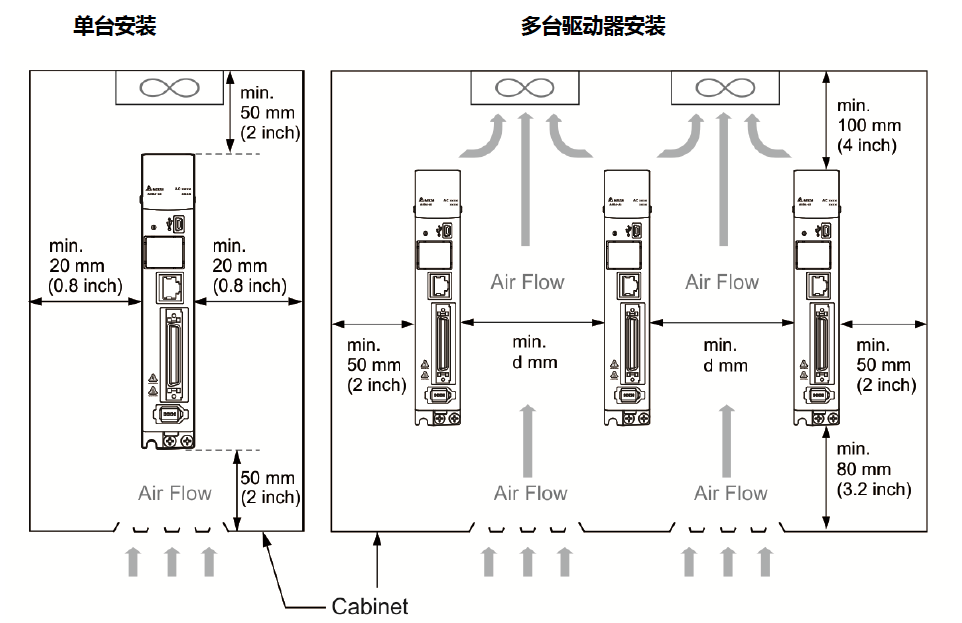

台达A3系列伺服驱动器安装示意图
为了使散热风扇能够有比较低的风阻，以有效排出热量。安装一台或多台驱动器时，请依循安装间格距离建议值，驱动器也是一热源，故多台并排需注意至少最小间距d 与操作环温降规，弹性使用 (如下图所示)。也请避免上下排列使用，因下排驱动器运转产生的热气上升，容易造成上排驱动器不必要的温度增加。
金彩汇注：安装图文件之间隔距离与文字批注非等比例尺寸，请以文字批注为准。

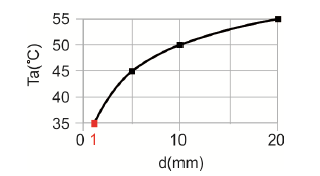

| 驱动器型号 | 冷却方式 | 最小间距(d)所对应的操作温度(Ta) *考虑组装公差，驱动器最小间距是1 mm |
ASD-A3-0121- 金彩汇ASD-A3-0221- 金彩汇ASD-A3-0421- | 自然冷却 |  |
金彩汇ASD-A3-0721- ASD-A3-1021- 金彩汇ASD-A3-1521- 金彩汇ASD-A3-2023- 金彩汇ASD-A3-3023- ASD-A3-4523- 金彩汇ASD-A3-5523- ASD-A3-7523- 金彩汇ASD-A3-1B23- 金彩汇ASD-A3-1F23- | 自然冷却 加上强制 冷却 |  |
注：750 W (含) 以上机种最高操作温度可达60°C，但输出电流会降低；400 W (含) 以下最高操作温度仅能到55°C
